Apraksts

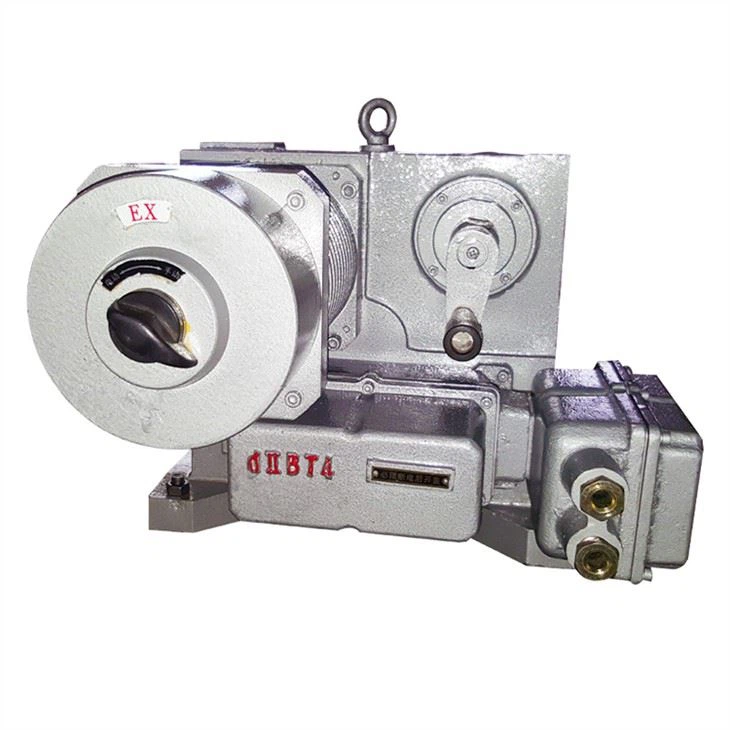

DKJ tipa elektriskais izpildmehānisms ir DDZ tipa elektriskās vienības kombinētās noteikšanas un regulēšanas instrumenta izpildes vienība. tā pieņem regulējumu. Pārraides vienības signāls var automātiski pabeigt regulēšanas uzdevumu, un to plaši izmanto spēkstacijās, metalurģijā, ķīmiskajā rūpniecībā, naftas, būvmateriālu, vieglās rūpniecības, ūdens attīrīšanas, pilsētu būvniecībā un citās rūpniecības nozarēs.
DKJ tipa elektriskā izpildmehānisma automātiskā regulēšanas sistēma var realizēt regulēšanas sistēmas manuālu un automātisku netraucētu pārslēgšanu pēc tam, kad tā ir aprīkota ar DFD-05, DFD-07 vai DFD-09 II tipa (DFD-0500 DFD-0700DFD-0900 III tips) elektrooperators.
CF: Servo pastiprinātājs SD: Servo motors J: reduktors
DFD: elektriskais manipulators WF: pozīcijas raidītājs
DFD-05
DFD-07
DFD-09
Produkta pozīcijas raidītājs izmanto jauna veida sensora elementu, struktūras dizains ir jauns, un pastāvīgās strāvas raksturlielumi, izejas strāvas precizitāte un uzticamība ir ievērojami uzlaboti salīdzinājumā ar diferenciālajiem transformatoriem. Pēdējos gados, strauji attīstoties komponentu tehnoloģijai, izpildmehānisms tagad ir modificēts, aizstājot diskrēto komponentu struktūru. Tā uzticamība un stabilitāte ir uzlabota salīdzinājumā ar sākotnējo struktūru, un tai ir triecienizturības, korozijas un oksidācijas izturības priekšrocības. Utt. Izņemot sprādziendrošos izstrādājumus, visi ir aprīkoti ar termināla elektriskajiem gala slēdžiem, lai apmierinātu lietotāja pielāgošanas vajadzības.
Elektrisko operatoru pielāgošana
DFD sērijas elektriskais operators nodrošina rūpniecisko procesu mērīšanas un vadības sistēmas termināļa vadības bloka papildu vadības ierīci. Tas var pabeigt manuālu automātisku elektriskā izpildmehānisma darba stāvokļa pārslēgšanu, tālvadības darbību un automātisku izsekošanu bez traucējumu pārslēgšanas. Uz elektriskā operatora paneļa ir darba stāvokļa indikators un divu kontaktu ampērmetrs, kas parāda regulatora izejas strāvu un izpildmehānisma atgriezeniskās saites strāvu. DFD-07 elektriskais operators var arī izvadīt ierobežojuma releja signālu automātiskā darba stāvoklī un sadarboties ar elektrisko servo pastiprinātāju, lai realizētu elektriskās izpildmehānisma elektrisko ierobežojumu.
Tips | Ietilpība A | Elektriskā pozīcijas ierobežošanas funkcija | |
0-10mA | 4-20mA | ||
DFD-05 | DFD-0500 | 2 | Jā |
DFD-07 | DFD-0700 | Nē | |
DFD-09 | DFD-0900 | 5 | Jā |
Lietošanas nosacījumi
►Dinamiski apstākļi
Viena maiņstrāva
Spriegums: 220V
Frekvence: 50Hz ± 1 procents
► Vides apstākļi
Temperatūra: 0 līdz 50 °C
Relatīvais mitrums: 10–70 procenti
Atmosfēras spiediens: 86 ~ 106 KPA
Galvenie tehniskie parametri
1. Ieejas signāls: II tips 0-10mA DC; III tips 4-20mA DC
2. Ievades kanāls: 3
3. Ieejas kanāla pretestība: II tips 200Ω; II tips 250Ω
6. Pamatkļūdas robeža:±2,5 procenti
7. Mirusī zona: mazāka vai vienāda ar 3 procentiem
8. Amortizācijas raksturlielums: mazāks par vai vienāds ar 3 puscikliem
9. Atdeves starpība: ±1,5 procenti
10. Barošanas spriegums: 220V (±10 procenti, ±15 procenti) pie frekvences 50Hz
11. Apkalpošanas vides temperatūra:
Izpildmehānisms:{{0}}~ plus 55 grādi vai -25~ plus 70 grādi ; Pastiprinātājs: 0 ~ plus 50 grādi
12. Pakalpojuma vides relatīvais mitrums:
Izpildmehānisms: mazāks vai vienāds ar 95 procentiem; Pastiprinātājs: 10 procenti -70 procenti
