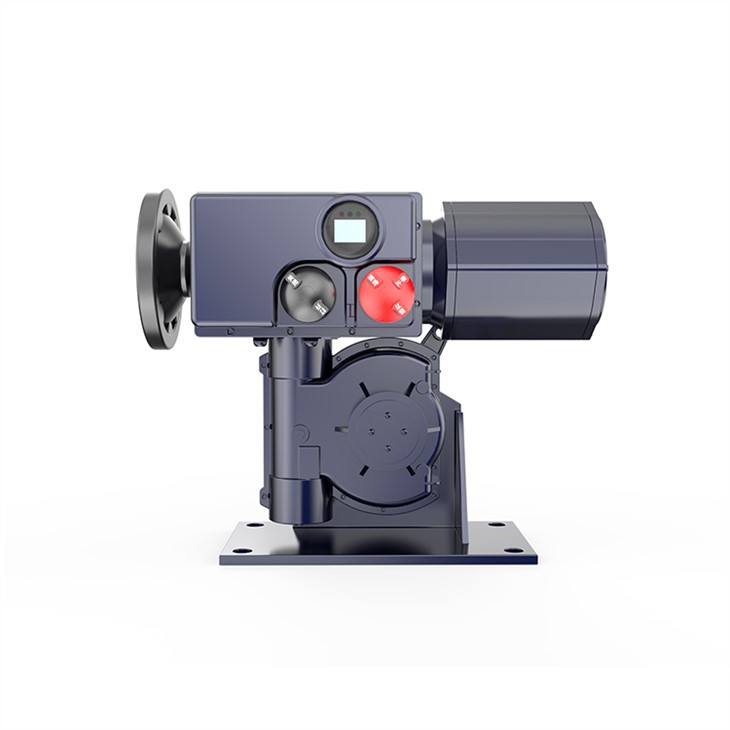

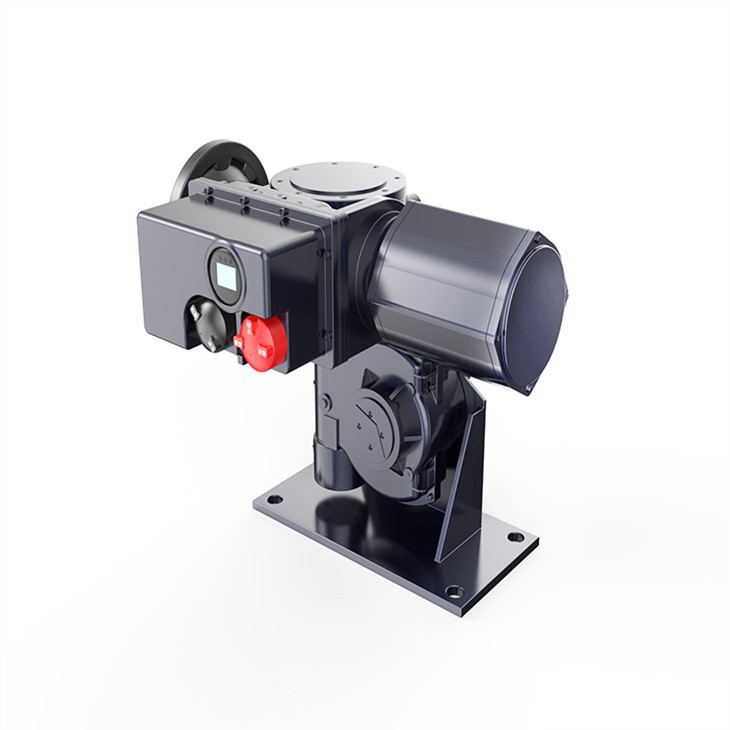

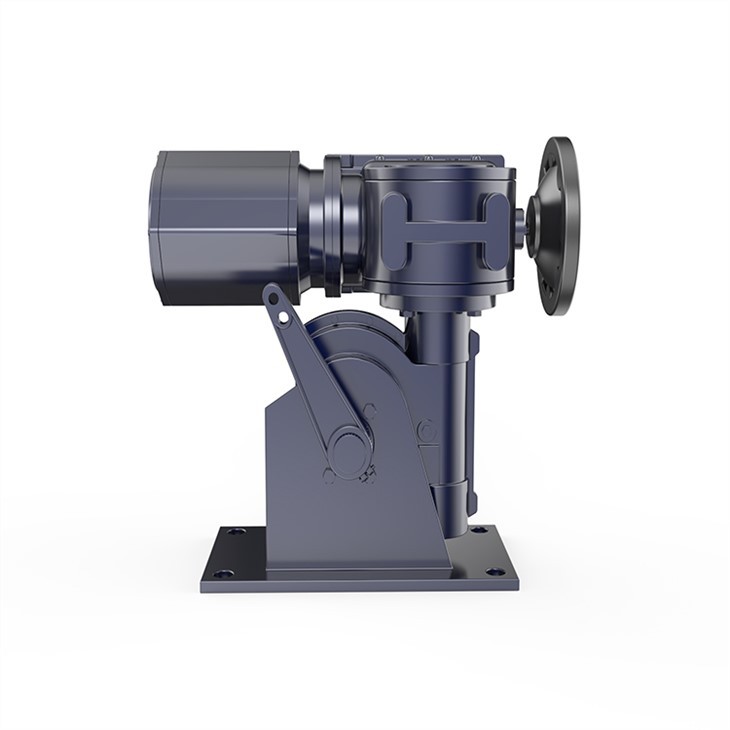

SD produktu klasifikācija un izmantošana

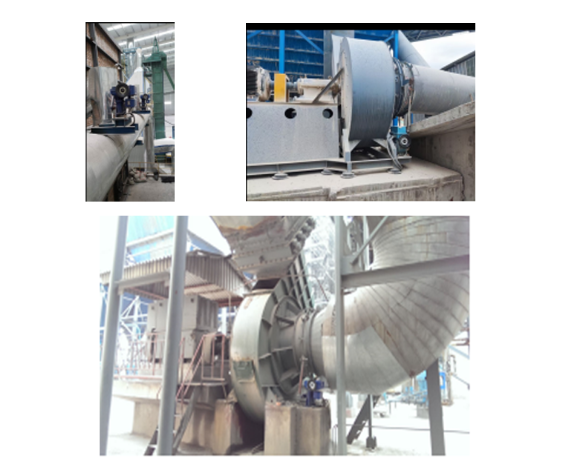

SD neuzbāzīgs inteliģentais elektriskais izpildmehānisms ir izpildes vienība rūpnieciskās automatizācijas instrumentā, tas saņem no regulatora, PLC, DCS vadības signālu no datora, piemēram, automātiskās regulēšanas pabeigšana, ir neaizstājams galvenā aprīkojuma automātiskajai vadības sistēmai. To plaši izmanto spēkstacijās, metalurģijā, naftas, ķīmijas raktuvēs, vieglajā rūpniecībā, farmācijā, gāzes enerģijā, būvmateriālos, transportā un pilsētas metro, ūdens apgādē, notekūdeņu attīrīšanā un citās nozarēs.
Zināms arī kā daļa no atgriešanas kvīts izpildmehānismiem, vispārējais griešanās diapazons 0-90 grādi, izejas griezes moments Nm. Galvenokārt izmanto: droseļvārstam, lodveida vārstam, slēģu tipa vārstam, slāpētājam, deflektoram un aizbāžņa vārstam.
Elektriskie izpildmehānismi ir klasificēti pēc vadības funkcijas.
1. Integrācijas modulējošs elektriskais izpildmehānisms.
Analogos vadības signālus var uztvert 4-20ma, 0-10ma, 1-5v utt. Izejas leņķis ir proporcionāls ievades analogajam signālam, un pats izpildmehānisms ir slēgta cilpa un realizē automātiski regulēšana.
2. Integrēta slēdža izpildmehānisms.
Signāla uztveršanas slēdzis. Ieskaitot tālvadības pults veidu un slēdža veidu.
3. Lineārie izpildmehānismi.
To var iedalīt modbus, profibus utt.
Izpildmehānisma izmēra noteikšana
Izpildmehānismam jābūt tādam izmēram, lai garantētu vārsta aizvēršanos norādītajā diferenciālajā spiedienā un temperatūrā. Motora jaudas drošības rezervei, kas pieejama vārsta novietošanai un atslēgšanai, ir jābūt pietiekamai, lai nodrošinātu griezes momenta slēdža atslēgšanos pie maksimālā vārsta griezes momenta ar barošanas spriegumu par 10 procentiem zem nominālā. Lineārās darbības vārstiem darbības ātrumam jābūt tādam, lai vārsts aizvērtos un atvērtos ar aptuveni 10-12 collu minūtē, ja vien datu lapā nav norādīts citādi. 90 grādu vārstu tipiem darbības laiks tiks norādīts.
Vides
Izpildmehānismiem jābūt piemērotiem lietošanai iekštelpās un ārpus telpām ar standarta korozijas kategoriju, C4 vidēju izturību saskaņā ar ISO 12944. Izpildmehānismam jābūt spējīgam darboties apkārtējās vides temperatūrā no -30"C(-22F) līdz plus 70"C (plus 158'F), līdz 100 procentiem relatīvā mitruma. Bīstamo zonu pievadiem jāatbilst apgabala klasifikācijas, gāzes grupas un virsmas temperatūras prasībām, kas norādītas datu lapā.
Korpuss
Izpildmehānismiem jābūt noslēgtiem ar blīvgredzenu, ūdensnecaurlaidīgiem līdz IP66/IP68 20m 10 dienas, NEMA 4, 6. Motors un visi pārējie izpildmehānisma iekšējie elektriskie elementi ir jāaizsargā no mitruma un putekļu iekļūšanas, kad vietas kabeļiem ir noņemts spailes vāks. Termināla nodalījumam jāsaglabā tāda pati aizsardzība pret iekļūšanu, kad spailes vāks ir noņemts. Izpildmehānisma korpusam ir jānodrošina īslaicīga glabāšana vietā bez nepieciešamības pievienot elektrības padevi. Visiem ārējiem stiprinājumiem jābūt piemērotiem izpildmehānismam

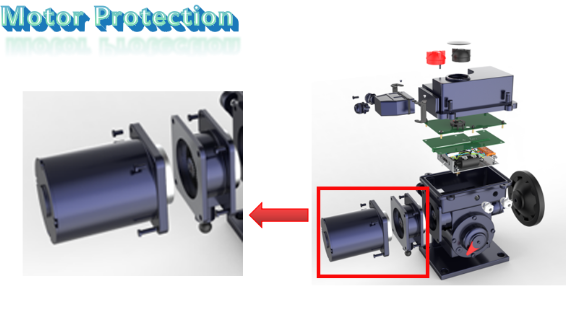

Motors
Motoram jābūt neatņemamai izpildmehānisma sastāvdaļai, kas īpaši izstrādāts vārsta izpildmehānismu lietojumiem. Motoram jābūt ar zemu inerci, lielu griezes momentu un klases Finsulated. Temperatūra jāierobežo ar termostata ierīci, kas ir iebūvēta motora gala tinumos un integrēta izpildmehānisma vadības ierīcē. Motora elektriskai un mehāniskai atslēgšanai jābūt iespējamai, neiztukšojot smērvielu no izpildmehānisma pārnesumkārbas. Izpildmehānismā jāiekļauj ierīce, kas nodrošina, ka motors darbojas ar pareizu rotāciju vajadzīgajam vārsta kustības virzienam neatkarīgi no barošanas avota pieslēguma secības.
Motoram jānodrošina šāda aizsardzība:
· Apstāšanās — motoram ir jāatvieno 8 sekunžu laikā, ja, mēģinot atbrīvot iestrēgušu vārstu, tas apstājas.
· Pārāk temperatūra — termostats izraisīs motora atslēgšanos. Automātiska atiestatīšana dzesēšanas laikā
·Vienfāze – pazudusi fāzes aizsardzība.
·Virziens – fāzes rotācijas korekcija.

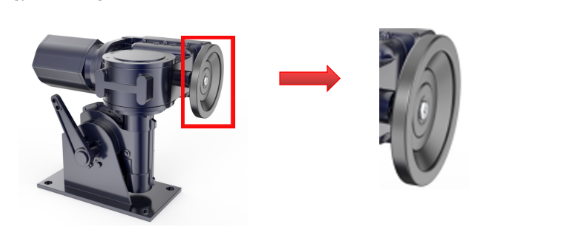

Rokas darbība
Avārijas darbībai ir jāparedz rokrats, kas ieslēdzas, kad motors tiek atvienots ar sviru vai līdzīgu līdzekli, piedziņa tiek automātiski atjaunota elektriskajā darbībā, iedarbinot motoru. Atjaunojot motora piedziņu, rokrats vai izvēles svira nedrīkst kustēties. Jānodrošina rokas/automātiskās izvēles sviras bloķēšana gan rokas, gan automātiskajā pozīcijā. Jābūt iespējai izvēlēties roku darbību, kamēr izpildmehānisms darbojas, vai iedarbināt izpildmehānisma motoru, kamēr rokas/automātiskās izvēles svira ir nofiksēta rokā, nesabojājot piedziņas mehānismu.
Rokrata darbībai pulksteņrādītāja virzienā ir jānodrošina vārsta aizvēršanās kustība, ja vien datu lapā nav norādīts citādi. Lineāro vārstu tipiem izpildmehānisma rokrata piedziņai jābūt mehāniski neatkarīgai no motora piedziņas, un tai jābūt tādai, lai nodrošinātu vārsta darbību saprātīgā laikā ar manuālu spēku, kas nepārsniedz 400 N gājienā un 800 N vārsta pieslēgšanai/atslēgšanai.
Vietējās vadības ierīces
Izpildmehānismā jāiekļauj lokālās vadības ierīces atvēršanas, aizvēršanas un apturēšanas darbībai, kā arī lokālā/apturēšanas/tālvadības režīma selektora slēdzim. Režīmu izvēlei jābūt bloķējamai jebkurā no šīm trim pozīcijām: vietējā vadība plus tikai lokālā apturēšana, apturēšana (bez elektriskās darbības), tālvadības pults un tikai vietējā apturēšana. Jābūt iespējai izvēlēties uzturētu vai neuzturētu lokālo kontroli.
Vietējās vadības ierīces ir jāizvieto tā, lai vārsta kustības virzienu varētu mainīt bez nepieciešamības apturēt izpildmehānismu.
Vietējās vadības ierīces un displejs ir pagriežami par 90 grādiem, lai tie atbilstu vārsta un izpildmehānisma orientācijai.
Modeļa sagatavošanas metode
veids | griezes moments | spriegums | sped | Instalēšanas metode | Kontrole metodi | Īpašs funkciju | katras daļas koda apraksts |
OA | Izejas griezes moments | Darba griezes moments, digitālais attēlojums, mērvienība: Nm | |||||
AS | K | Vienfāzes 220V.AC 50Hz | |||||
BS | F | Trīsfāzu 380V.AC 50Hz | |||||
Plus RS | Enerģijas padeve | Novērtējiet ceļojuma laiku (90 grādi), digitālais attēlojums, mērvienība:S | |||||
B plus RS | Ceļošanas laiks

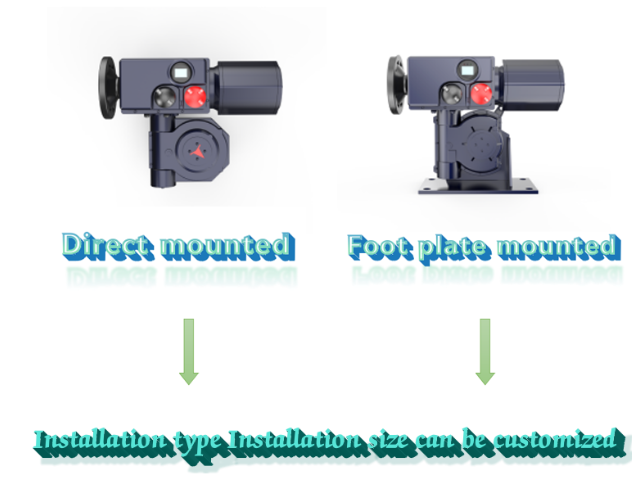

| H | Kāju plāksnes uzstādīšana | ||||
Z | Uzstādīšana tieši | ||||||
Ckontroles metode | G | Standarta integrācijas proporcionālā modulācija, 4-20mA | |||||
Y | Tālvadības pults, ieslēgšanas-izslēgšanas ieeja | ||||||
N | Inteliģents, 4-20mA ievads | ||||||
C | Galvenā līnija | ||||||
Ckontroles metode | P | Ar mašīnas darbību | |||||
Piem | Sprādziendrošs | ||||||
----T | Īpašas prasības: augsta, zema temperatūra, darba spriegums, izmēri, ceļojums utt. |
Piezīme:
1. Elektriskajam izpildmehānismam, kas nepieciešams īpašajai tehnoloģijai, ir jāraksta skaidri un konkrēti kārtībā.
2. Ja A plus RA300/K30HGP modelis ir A plus RS, darba griezes moments ir 1000 Nm, vienfāzes barošanas avots, viss braukšanas laiks ir 30 sekundes un pamatnes uzstādīšana ar proporcionālu modulatīnu ar vietējo darbību.
Ceturkšņa ceļojuma specifikācijas parametrs
veids | Izlikt spēku | Griezes moments Nm | Pilns Ceļošanas laiks | Atloku aprīkojums | Kāju stiprinājums | motors | （slodzes līmenis 50 procenti） | ||||
strādāt | maksimums | skats no ārpuses | neto svars kg | skats no ārpuses | sfēriska eņģe | darba likme Kw | griešanās ātrums apgr./min | nominālā strāva | sākuma strāva | ||
OA10K OA10F | 100 | 150 | 25 | bilde | 11 | bilde | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Plus RS100K Plus RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B plus RS160K B plus RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS250K B plus RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS400K B plus RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS600K B plus RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B plus RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B plus RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B plus RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B plus RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
