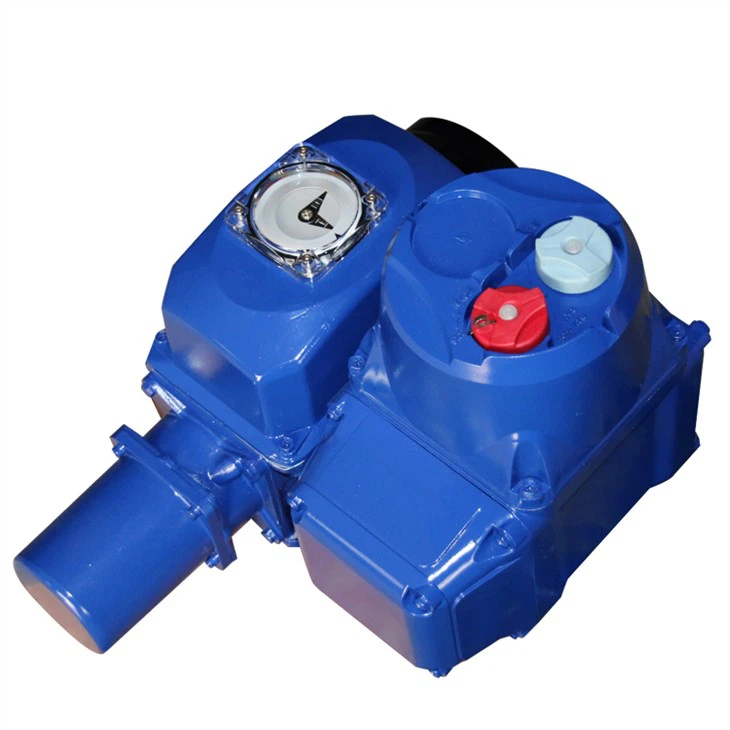

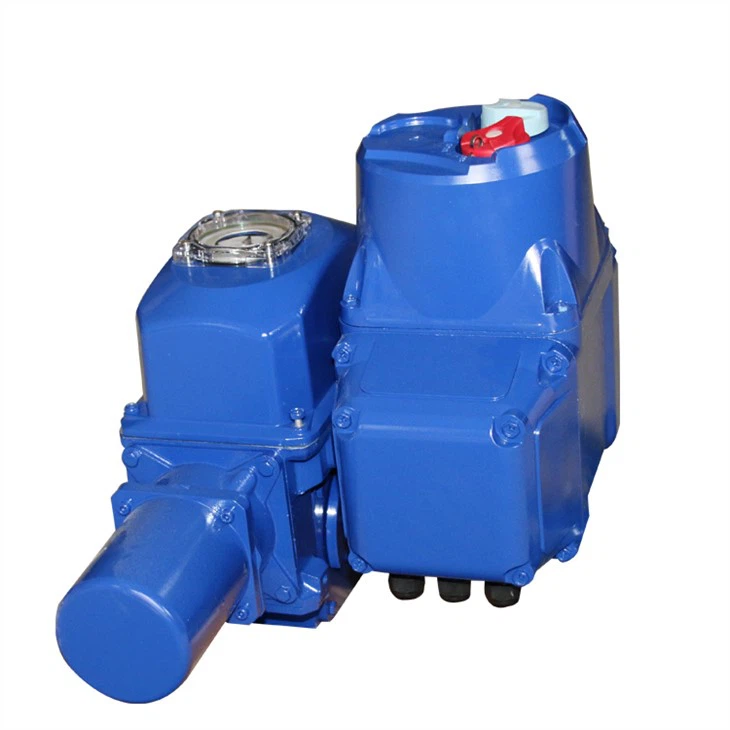

SQ sērija
Ceturtdaļpagrieziena izpildmehānismi tiek izmantoti, lai darbinātu lodveida vārstus, aizbāžņa vārstus, droseļvārstus, slāpētājus, slēģus vai citas ceturtdaļas pagrieziena ierīces.
Rūpnieciskās kvalitātes izpildmehānisms
Pēdējo dažu gadu laikā tas ir ieguvis labu reputāciju elektroenerģijas, ūdens un vispārējā rūpniecības tirgos, pateicoties šādām šīs sērijas izpildmehānismu īpašībām:
① Kompakta struktūra, liels izejas griezes moments
②Kad izpildmehānisms ir izslēgts, pašbloķējošais transmisijas mehānisms nodrošina, ka vārsta pozīcija paliek nemainīga ③ Lieliska vibrācijas izturība
④ Viegli uzstādīt, nav nepieciešami īpaši instrumenti
⑤Regulējams mehāniskais gājiena ierobežošanas slēdzis, lai novērstu pārgājienu
⑥ Noņemama piedziņas vārpstas uzmava, viegli apstrādājama
⑦ Avārijas bremzes rokrats un mehāniskais stāvokļa indikators ir aprīkoti kā standarta visos izpildmehānismos. Pievadus izmanto daudzās jomās un dažādos lietojumos, piemēram, termoelektrostacijās, vispārējā rūpniecībā, ēku automatizācijā, jūras un ūdens attīrīšanā.
SQ sērijas apraksts
• Savietojams ar visiem ceturkšņa apgriezienu vārstiem
- Griezes momenta diapazons no 30 līdz 10 000 Nm
- Griezes momenta diapazons pieejams kombinācijā ar pārnesumkārbām no 10 000 Nm līdz 60 000 Nm
• Pašbloķēšanās visos ātrumos • IP67 standarta aizsardzības pakāpe (pēc izvēles IP68 standarts)
• EN15714-2 slodzes klasifikācija:
- Pārslēgšanas klase: A klase
- Trimmera/regulēšanas klase: B klase
- Noteikumu klase: C klase
• Vadības veids:
- SLĒDZIS, elektromehāniskā vadība
- INTEGRĒTA integrēta vadība (INTEGRAL plus /POSIGAM)
- INTELLI plus ®, inteliģenta vadība
Ieslēgšanas/izslēgšanas stadija, apgriešanas/regulēšanas stadija un regulēšanas stadija
EN 15714-2 standarts nosaka slodzes līmeni elektriskam izpildmehānismam, kas darbina vārstu, kas ir sadalīts 4 līmeņos: A klases pārslēgšanas līmenis, B klases precīzās regulēšanas/regulēšanas līmenis, C klases regulēšanas līmenis un D klase. - nepārtrauktas regulēšanas līmenis. Lai piedāvātu elektrisko izpildmehānismu risinājumu atbilstoši gala lietotāja lietošanas prasībām, ir izpildīti vairāki galvenie kritēriji, kas nepieciešami pamatkonstrukcijā: Slēdža līmeņa lietojumiem un precizēšanas/regulācijas līmeņa lietojumprogrammām, koncentrējoties uz izturību (pakalpojums izpildmehānisma kalpošanas laiks — ciklu skaits) kā lēmuma kritērijs, nodrošinot EN{10}}atbilstošus A/B līmeņa izpildmehānismus un paaugstinātu izturību A plus/B plus līmeņa izpildmehānismam ir ilgāks kalpošanas laiks.
Normatīviem lietojumiem ir nepieciešama profesionāla pieredze, kas vienmēr ir vērsta uz to. BC uzsver, ka slodzes veiktspēja ir Lai izvēlētos regulēšanas līmeņa izpildmehānismu galvenos rādītājus, BC pievieno arī papildu veiktspējas standartus (piemēram, soļu precizitāti), lai izpildītu lietošanas prasības, kad veiktspēja ir izpildīta, un ievieš III/III plus /II/II. plus un I līmeņa izpildinstitūcija. SQ sērija ir pieejama pārslēgšanas pakāpē (A un A plus pakāpe), apgriešanas/modulācijas pakāpē (B&B plus) un modulējošā pakāpē (III pakāpe). Nepārtrauktās regulēšanas II klases izpildmehānismi ir pieejami arī citos katalogos, ja nepieciešams, sazinieties ar mums.
Kontrole
SWITCH ierobežojuma ieslēgšanas-izslēgšanas tipa vadība
Klientam ir jānodrošina vadības loģika, lai apstrādātu visus dažādos datus, kas nāk no izpildmehānismiem. Atpakaļgaitas starteris atrodas lietotāja vadības skapī.
Integrēta vadība
INTEGRAL plus vadības sistēma ir pilnībā konfigurējama visām izpildmehānisma vadības funkcijām, tostarp statusa ziņošanai, kļūdu apstrādei, sistēmas aizsardzībai un komandu apstrādei. Vietējo vadību var bloķēt lokāli vai attālināti. Atpakaļgaitas starteris ir iebūvēts kontrollerī. POSIGAM plus vadības ierīces (III klases izpildmehānismi) ir balstītas uz to pašu elektronikas platformu kā INTEGRAL plus, pievienojot pozicioniera funkcionalitāti. Lineāros signālus izmanto, lai kontrolētu izpildmehānismu (uzdoto vērtību) un lai kontrolētu vārsta faktisko stāvokli (atgriezeniskā saite).
INTELLI plus ® vadība
INTELLI plus ® var iestatīt, neatverot gala vāciņu. INTELLI plus ® ir aprīkots ar LCD displeju un saistītajiem instrumentiem profilaktiskai apkopei.
Uzticams
Uzticama darbība
• Transmisija ir pašbloķējoša visos ātrumos
• Nepārtraukta transmisija no motora uz vārstu
• Galvenajām mehāniskajām daļām ir laba vibrācijas izturība
Motora termiskā aizsardzība
• Iebūvēts motora termiskās aizsardzības slēdzis, lai novērstu motora pārkaršanu.
Eļļošanas sistēma
• Pārnesumu eļļošana ir efektīva visu mūžu, samazinot periodiskās apkopes prasības.
Spēcīgs spēks
• Augsta palaišanas griezes momenta asinhronais motors vārsta piedziņai
• Laba palaišanas griezes momenta/nominālā griezes momenta attiecība.
• Ieslēgts-izslēgts un apgriešanas/regulēšanas lietojumprogrammas: 360 palaišanas reizes stundā maksimālās darbības apstākļos, S4-30 procenti motora noslodzes.
• Noteikums III: 1200 palaišanas reizes stundā maksimālās darbības apstākļos, S4-50 procenti motora noslodzes.

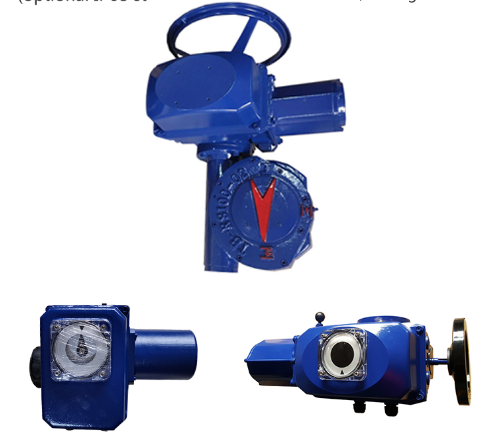

Pozīcijas indikators
Vizuālie pozīcijas indikatori sniedz skaidru norādi par pašreizējo vārsta pozīciju. Faktiski šis indikators ir mehāniski saistīts ar vārsta vārpstu.
Avārijas darbības rokas ritenis
• Neseko rokratam Strāvas padeves pārtraukuma vai vadības sistēmas atteices gadījumā rokas ritenīša klātbūtne ļauj viegli manuāli iedarbināt vārstu vēlamajā pozīcijā. Visas SQ sērijas sērijas rokas ritenis elektriskās darbības laikā negriežas.
• Automātiskā sajūga rokrats (pēc izvēles) Piemērojams SQ20 līdz SQ80 modeļiem, patentēta manuālā operētājsistēma, izmanto diferenciālo pārnesumu pārnesumkārbu, nav nepieciešams pārslēgt sajūgu pirms rokrata darbības, rokrata darbība ir iespējama visos apstākļos, un to var viegli pārslēgt pat tad, kad vārsts griezes moments ir īpaši liels.
