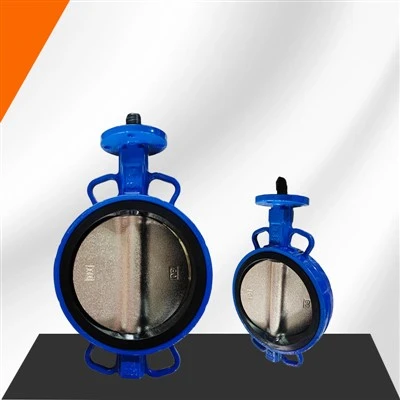

Tārpa pārnesuma atloka mīkstā blīvējuma tauriņa vārsts
Pārskats
Tauriņa vārsts, ko sauc arī par atloka vārstu, ir kopīgs plūsmas kontroles vārsts rūpniecībā un pilsoniskajā dzīvē. To bieži izmanto zemu - spiediena cauruļvadu slēdža kontrolei. Tauriņa vārsts ir vārsts, kas izmanto disku - formas atveres un aizvēršanas daļu (tauriņa plāksne), lai samazinātu apmēram 90 grādu, lai atvērtu, aizvērtu vai pielāgotu barotnes plūsmu. Tauriņa vārstu var izmantot, lai kontrolētu dažāda veida šķidrumu plūsmu, piemēram, gaisu, ūdeni, tvaiku, dažādus kodīgus barotnes, dubļus, eļļu, šķidru metālu un radioaktīvus barotnes. Tam galvenokārt ir loma, nogriežot un droseļoties cauruļvadā. Tauriņa vārsta atveres un aizvēršanas daļa ir disks - formas tauriņa plāksne, kas griežas ap savu asi vārsta korpusā, lai sasniegtu atvēršanas, aizvēršanas vai regulēšanas mērķi.
Strukturālās iezīmes
Tauriņa vārstam ir vienkāršas struktūras, maza izmēra, viegla svara, zema materiāla patēriņa, neliela uzstādīšanas lieluma, ātras pārslēgšanas, 90 grādu savstarpējas rotācijas un maza braukšanas griezes momenta īpašības. To izmanto, lai nogrieztu, savienotu un pielāgotu barotni cauruļvadā, un tam ir labas šķidruma vadības īpašības un aizvēršanas un blīvēšanas veiktspēja.
Tauriņa vārsti var pārvadāt dubļus ar minimālu šķidruma uzkrāšanos caurules atverē. Labu blīvējumu var sasniegt zemā spiedienā. Laba pielāgošanās veiktspēja.
Tauriņu plāksnes racionalizētais dizains samazina šķidruma pretestības zudumu, padarot to par enerģiju - ietaupot produktu.
Vārsta kāts ir līdz - kāta struktūra, kas ir rūdīta un kurai ir labas visaptverošas mehāniskās īpašības, izturība pret koroziju un nobrāzuma pretestība. Kad tauriņa vārsts ir atvērts un aizvērts, vārsta kāts tikai griežas, bet nepārvietojas augšup un lejup. Vārsta kāta iesaiņošanu nav viegli sabojāt, un blīvējums ir uzticams. To fiksē ar tauriņa plāksnes konusa tapu, un pagarinātais gals ir paredzēts, lai novērstu vārsta kāta sabrukšanu, kad savienojums starp vārsta kātu un tauriņa plāksni ir nejauši salauzts.
Savienojuma režīmos ietilpst atloka savienojums, vafeļu savienojums, muca metināšanas savienojums un vafeļu savienojums. Piedziņas režīmos ietilpst manuāls, tārpa pārnesumu piedziņa, elektriskais, pneimatiskais, hidraulisks, elektro - hidrauliskā saite un citi izpildmehānismi, kas var realizēt tālvadības pulti un automātisku darbību.
Klasifikācija
Saskaņā ar tauriņa vārsta braukšanas režīmu tauriņa vārsts ir sadalīts elektriskā tauriņa vārstā, pneimatiskā tauriņa vārsts, hidrauliskā tauriņa vārsts un manuālā tauriņa vārsts. Saskaņā ar atšķirību konstrukcijas tipā tauriņa vārsts ir sadalīts centra līnijas tauriņa vārstā, viena ekscentriska tauriņa vārsts, dubultā ekscentriskā tauriņa vārsts un trīskāršs ekscentrisks tauriņa vārsts.
1. Centrālās līnijas tauriņa vārsts: Vārsta stumbra ass, tauriņu plāksnes centrs un korpusa centra tauriņa vārsts ir tādā pašā stāvoklī ar vienkāršu struktūru un ērtu ražošanu. Šai kategorijai pieder parastie gumijas izklāti tauriņu vārsti. Tā kā tauriņa plāksne un vārsta sēdeklis vienmēr atrodas ekstrūzijas un nokasīšanas stāvoklī, pretestības attālums ir liels un nodilums ir ātrs.
2. Viens ekscentrisks tauriņa vārsts: lai atrisinātu tauriņa plāksnes ekstrūzijas problēmu un koncentriskā tauriņa vārsta vārsta sēdekli, tika izgatavots viens ekscentrisks tauriņa vārsts. Tās strukturālā īpašība ir tāda, ka vārsta stumbra ass atšķiras no tauriņa plāksnes centra, tā ka tauriņa plāksnes augšdaļas un apakšējās daļas vairs nekļūst par rotācijas asi, izkliedēta un samazināja pārmērīgu tauriņa plāksnes augšējo un apakšējo galu un vārsta sēdekli. Tā kā tauriņa plāksnes rotācijas centrs (ti, vārsta vārpstas centrs) un tauriņu plats.e blīvēšanas šķērsgriezums - tiek iestatīts ekscentriski, tauriņa plāksnes blīvējuma virsma ir pakāpeniski atdalīta no vārsta sēdekļa blīvējuma virsmas tauriņa vārsta atveres procesa atveres procesa laikā. Kad tauriņa plāksne griežas līdz 20 grādiem ~ 25 grādiem, tauriņa plāksnes blīvējuma virsma pilnībā atdalās no vārsta sēdekļa blīvējuma virsmas. Kad tauriņa plāksne ir pilnībā atvērta, starp divām blīvēšanas virsmām veidojas sprauga. Rezultātā relatīvā mehāniskā nodilums un ekstrūzija starp abām blīvējuma virsmām ir ievērojami samazināta tauriņa vārsta atvēršanas un aizvēršanas procesā, tādējādi nodrošinot tauriņa vārsta blīvēšanu.
Viena ekscentriska blīvējošā tauriņa vārsta blīvējuma struktūra
3. Divkāršais ekscentriskais tauriņa vārsts, kas ir visplašāk izmantotais, tiek vēl vairāk uzlabots, pamatojoties uz vienu ekscentrisko tauriņa vārstu. Tās strukturālā īpašība ir tāda, ka vārsta stumbra ass atšķiras gan no tauriņa plāksnes centra, gan no ķermeņa centra. Divkāršais ekscentriskais efekts ļauj tauriņa plāksnei ātri atdalīties no vārsta sēdekļa pēc vārsta atvēršanas, ievērojami izslēdzot nevajadzīgo pārmērīgo ekstrūziju un nokasot starp tauriņa plāksni un vārsta sēdekli, samazinot atveres pretestību, samazinot nodilumu un palielinot vārsta kalpošanas laiku. Tā kā tauriņa plāksnes rotācijas centrs (ti, vārsta ass centrā) un vārsta korpusa centra līnija ir nobīdīta pēc izmēra, pamatojoties uz viena ekscentriskā tauriņa vārstu, tauriņa plāksnes blīvējuma virsma atdalīsies no vārsta sēdekļa blīvējuma virsmas ātrāk nekā tauriņa vārsta atveres procesa atvere. Kad tauriņa plāksne griežas līdz 8 grādiem ~ 12 grādiem, tauriņa plāksnes blīvējuma virsma pilnībā atdalās no vārsta sēdekļa blīvējuma. Kad tas ir pilnībā atvērts, starp divām blīvēšanas virsmām veidojas lielāka sprauga. Šāda veida tauriņa vārsta dizains ievērojami samazina mehānisko nodilumu un drūzmēšanos un spiediena deformāciju starp abām blīvēšanas virsmām un uzlabo tauriņa vārsta blīvējuma veiktspēju.
Dubultā ekscentriskā blīvējošā tauriņa vārsta blīvējuma struktūra
4. Lai sasniegtu izturību pret augstu temperatūru, jāizmanto metāla blīves, bet noplūde ir liela; Lai sasniegtu nulles noplūdi, jāizmanto mīkstie blīves, taču tie nav izturīgi pret augsto temperatūru. Lai pārvarētu šo dubultā ekscentriskā tauriņa vārsta pretrunu, tauriņa vārsts trešo reizi bija ekscentrisks. SO -, ko sauc par trešo ekscentriskumu, nozīmē, ka blīvēšanas pāra forma nav pozitīvs konuss, bet gan slīpais konuss.
Tā kā vārsta sēdekļa centra līnija ir nobīdīta no vārsta korpusa centra līnijas, pamatojoties uz dubultā ekscentriskā tauriņa vārstu, tauriņa plāksnes blīvējuma virsma nekavējoties atdalīsies no vārsta sēdekļa blīvējuma virsmas atveres brīdī tauriņa vārsta atveres procesa laikā un tikai nospiediet un tikai nospiediet vārsta sēdekļa blīvējuma virsmas aizvēršanas brīdim. Pilnībā atverot, starp divām blīvējošās virsmām veidojas sprauga, kas ir tāda pati kā dubultā ekscentriskā blīvējošā tauriņa vārsta. Šāda veida tauriņa vārsta dizains pilnībā novērš mehānisko nodilumu un nodilumu starp abām blīvēšanas virsmām, ievērojami uzlabojot tauriņa vārsta blīvējuma veiktspēju un kalpošanas laiku.
Pamata tehniskie parametri
Vārsta tips: tauriņa vārsts
Piedziņas režīms: manuālais/elektriskais/pneimatiskais/turbīnas piedziņa
Savienojuma tips: atloks/vafelis/metināts
Strukturālais tips: viena ekscentriska/dubultā ekscentriska/trīskārša ekscentriska
Blīvējuma tips: mīkstais blīvējums/metāla blīvējums
Nominālais spiediens: 16MPa utt.
Nominālais diametrs: 10 ~ 5000 mm
Vārsta virsbūves materiāls: liešanas tērauds/nerūsējošais tērauds utt.
Piemērojams temperatūras diapazons utt.
Pieteikumi
Tauriņu vārsti ir piemēroti saldūdenim, notekūdeņiem, jūras ūdenim, sālsūdenim, tvaikam, dabasgāzei, pārtikai, zālēm, eļļas produktiem, dažādām skābēm un sārmiem un citiem cauruļvadiem, kuriem nepieciešama pilnīga blīvēšana, nulles gāzes testa noplūde, augstas dzīves prasības un darba temperatūra starp -10 grādiem un 150 grādiem.
Soft - aizzīmogoti ekscentriski tauriņu vārsti ir piemēroti diviem - veidā, kā ventilācijas un putekļu noņemšanas cauruļvadu atvēršana un aizvēršana un regulēšana, un tos plaši izmanto gāzes cauruļvados un ūdensceļos metalurģijas, gaismas, elektrības un petroķīmisko sistēmā. Metāls - līdz - Metāla vads - aizzīmogoti dubultā - Eccentric sviesta vārsti ir piemēroti pilsētu apkurei, gāzes piegādei, ūdens padevei un citām gāzēm, eļļu, skābēm un sārmiem cauruļvadiem kā regulēšanas un vilkšanas ierīcēm, kā arī regulēšanas un vilkšanas ierīces, skābes un sārmu cauruļvadi kā regulēšanas un vilkšanas ierīces kā regulēšanas un vilkšanas ierīces, kā arī regulēšanas un vilkšanas ierīces.
Papildus tam, ka tiek izmantoti kā programmas vadības vārsti lieliem - mēroga spiediena šūpošanās adsorbcijas (PSA) gāzes atdalīšanas ierīcēm, metāls - uz {- Metāla seja -, kas aizzīmogots ar trīskāršu -} Eccentric. citi lauki.
Vārsta iekšējie komponentu materiāli
Galvenās ārstēšanas sacietēšanas metodes
Parasti izmantotie vārsta iekšējie komponentu materiāli ir SUS304, SUS316, SUS316L, SUS410, SUS420 utt., Un tie tiek attiecīgi apstrādāti atbilstoši dažādiem šķidruma apstākļiem. Lai kontrolētu kavitācijas šķidrumus, šķidrumus, kas satur cietas daļiņas, un augstu - temperatūru un augstu - spiediena situācijām, tiem jābūt nocietinātiem. ārstēšana, lai pagarinātu vārsta kalpošanas laiku.
Termiskā apstrāde
A.304/316 cieta šķīduma ārstēšana
Šī materiālu sērija ir austenīta nerūsējošā tērauda, un to galvenokārt izmanto darba apstākļos, kur barotne ir kodīga vai zemā - temperatūras situācijās. Ja barotne ir ļoti kodīga, jāveic šķīduma apstrāde. Risinājuma ārstēšanas mērķis ir uzlabot materiāla cietību un izturību pret koroziju.
Temperatūras diapazons -196 ~ 530 grādi
B.410/420 rūdīšana un rūdīšana (rūdīšana + rūdīšana)
Šīs sērijas materiāls ir martensitisks nerūsējošais tērauds, kas ir lieliska kavitācija - izturīgs materiāls. Tas ir jānoraida un rūdīt, ja to lieto augstā - temperatūrā un augstā - spiediena starpības situācijās. Ārstēšanas remdēšanas un rūdīšanas mērķis ir ievērojami uzlabot materiāla cietību un pagarināt tā kalpošanas laiku skarbos darba apstākļos.
Temperatūras diapazons -45 ~ 425 grādi
c.17-4ph nokrišņu sacietēšanas apstrāde
Nerūsējošā tērauda ķīmiskajam sastāvam pievieno dažādus stiprināšanas elementu veidus un daudzumus, un dažādi karbīdu, nitrīdu, karbīdu un starpmetāla savienojumu veidi un daudzumi tiek izgulsnēti caur nokrišņu sacietēšanas procesu, kas ne tikai uzlabo tērauda izturību, bet arī saglabā pietiekamu izturību. Augsta - stiprības nerūsējošā tērauda tips, ko dēvē par nokrišņu sacietēšanu.
Temperatūras diapazons -45 ~ 425 grādi
Virsmas sacietēšanas apstrāde
Virsmas siltuma apstrāde ir sadalīta divās kategorijās: virsmas slāpēšana un virsmas ķīmiskā apstrāde.
a. Liesmas sildīšanas virsmas slāpēšana, saskare ar elektrisko sildīšanas virsmas slāpēšanu, indukcijas sildīšanas virsmas slāpēšana utt.
b. Karburizēšana, nitring, oglekļa dibens, hroma boronizēšana, vara infiltrēšana utt.
Ārstēšana ar virsmu
Stellītu apšuvums (galvenās sastāvdaļas CO, Cr, W) ir parasti izmantota sacietēšanas apstrādes metode ar lielisku izturību pret koroziju. Ir divas stellītu virsmas metodes: pilna virsma un daļēja virsma. Konkrētajai virsmas metodei nav standarta regulēšanas. Parasti tas ir atkarīgs no atšķirīgā šķidruma spiediena un temperatūras un no tā, vai šķidrumā ir daļiņas.
Iepakojuma aizsardzības pasākumi
Iepakojuma struktūra un materiāli
Iepakojumā jābūt projektētam gan spēcīgam, gan vieglam, lai izturētu dažādu spiedienu un triecienu pārvadāšanas laikā. Izmantotajiem materiāliem jābūt labai izturībai pret laika apstākļiem, ķīmisko izturību un nodiluma izturību, lai pielāgotos dažādām transporta vidēm.
Blīvēšana un noplūde - pierādījums
Iepakojumā tiek izmantota uzticama blīvēšanas tehnoloģija, piemēram, siltuma blīvējums, līmes blīvējums vai blīvēšanas gredzenu izmantošana, lai nodrošinātu iepakojuma gaisa necaurlaidību un šķidrumu.
Viegli apstrādājams un identificējams
Iepakojuma lielums un svars atbilst ergonomiskajiem principiem, nodrošinot drošu un ērtu apstrādes darbiniekiem. Tajā pašā laikā iepakojums skaidri norāda uz kravas informāciju, piemēram, vārdu, svaru un galamērķi, lai ātri identificētu un klasificētu.
Īpaša kravas identifikācija
Īpašām precēm, piemēram, viegli uzliesmojošām, sprādzienbīstamām, toksiskām, kodīgām vai radioaktīvām vielām, attiecīgajai bīstamajai preču etiķetei jābūt piestiprinātai pie iepakojuma.
Bīstamu preču iepakojuma specifikācijas
Īpašām precēm, piemēram, viegli uzliesmojošām, sprādzienbīstamām, toksiskām, kodīgām vai radioaktīvām vielām, attiecīgajai bīstamajai preču etiķetei jābūt piestiprinātai pie iepakojuma.
Sertifikācija
Uzņēmuma pārskats
Mūsu uzņēmums atrodas Zhongbei Industrial Park, Xiqing rajonā, Tianjin. Tas ir profesionāls uzņēmums, kas integrē mehatroniku, ieskaitot projektēšanu un izstrādi, ražošanu un montāžu, elektrisko pievadu un vārstu produktu pārdošanu un apkalpošanu.
Ražošanas bāze aptver 2000 kvadrātmetru platību
Uzņēmuma kvalitātes pārbaudes QC process
01. Iekšējā pārbaude
Pārbaudiet redzes stiklu un rādītāju, lai noteiktu izlīdzināšanu.
Pārbaudiet elektroinstalāciju, lai iegūtu pareizu izlīdzināšanu.
Pārbaudiet atvērtās un aizvēršanas ierobežojuma izciļņus, lai iegūtu pilnīgu iesaisti.
Pārbaudiet rādītāju, lai iegūtu pilnīgu saderināšanos.
Pārbaudiet rādītāja pozīciju, lai noteiktu izlīdzināšanu ar elektrisko pievadu.
Pārbaudiet, vai iekšējās skrūvēs nav necaurlaidības.
02. Izskata pārbaude
Pārbaudiet krāsas mizošanu/traipus
Manuālā uzgriežņu atslēga
Ūdensnecaurlaidīgs savienotājs
Manuāla putekļu spraudņa
03. Produkta tips
Vai spriegums atbilst produkta putu kastes marķējumam?
Vai vadības tips ir atbilstošs produktu putu kastes marķējumam?
04.Mozarējums
Izmantojiet lāzera marķēšanas mašīnu, lai atzīmētu produkta numuru
Pārbaudes priekšmeti pilniem vārstu komplektiem
01. Saskaņā ar informāciju par ražošanas pasūtījumu pārbaudiet, vai šis saturs atbilst ražošanas pasūtījumam
Vārsta daudzums
Vārsta diametrs
Vārsta materiāls
Vārsta savienojuma metode
Vārsta spiediens
Pievada spriegums
Pievada vadības tips
Vai pievada sprādziens - ir pierādījums?
02. Pārbaudiet stiprinājuma skrūves
Pārbaudiet, vai skrūves starp vārstu un elektrisko pievadu ir pievilktas vai nē.
Standartizēts drošības ražošanas process darbnīcā
Sakārtot
Noņemiet un sakārtojiet nevēlamus priekšmetus, atbrīvojiet vietu, elastīgi izmantojiet vietu, novērst nepareizu izmantošanu un nepareizu novietošanu un veidojiet kopējo darba vietu.
Organizēt
Atrodiet un atzīmējiet nepieciešamos priekšmetus, sakārtojiet tos, padariet darba vietu skaidru, izveidojiet sakoptu darba vidi un saīsiniet laiku, kas nepieciešams priekšmetu atrašanai.
Tīrīšana
Uzturiet tīru, sakoptu, patīkamu darba vidi, stabilu kvalitāti un samazināt rūpniecisko uzkrāšanos.
Sakopts
Uzturiet iepriekšējos 3S rezultātus, tīriet, uzturiet 3S rezultātus un atstājiet labu iespaidu uz klientiem.
Kvalitāte
Izstrādāt labus ieradumus un īpašības, ievērojot noteikumus, izkopjiet labus ieradumus darbiniekiem, kuri ievēro noteikumus un rada komandas garu.
5S statuss un loma
1. Uzlabot korporatīvo tēlu
2. uzlabot produktivitāti un darba efektivitāti
3. Uzlabojiet ražošanas apgrozījumu
4. Samaziniet kļūmes un nodrošiniet kvalitāti
5. Stiprināt drošību un samazināt iespējamos drošības draudus
FAQ
Kā ar jūsu cenu?
Lai arī cena ir augsta, bet cena ir atšķirīga.
Kāds ir tavs MOQ?
Viens gabals.
Kāds ir piegādes laiks?
Pēc maksājuma saņemšanas ir apmēram 2-4 nedēļas pēc maksājuma saņemšanas.
Vai jums ir produkti noliktavā?
Jā, dažus krājumus var izsūtīt 3 dienu laikā.
Vai jūs pārbaudāt visas savas preces pirms piegādes?
Jā, visi produkti ir pilnībā pārbaudīti pirms piegādes.
Kāda ir garantija?
Mūsu garantija ir viena gads. Pēc preču saņemšanas, ja atrodat produktus ar defektiem, vienkārši uzņemiet attēlus vai videoklipus, lai tos nosūtītu. Mēs atkārtosim - Padariet to re - finansēt tos klientiem, kad mēs apstiprināsim, ka tas ir mūsu pienākumi.
Populāri tagi: DN400 PN10 kaļamā dzelzs tārpa pārnesumu tauriņa vārsts, Ķīna, ražotāji, piegādātāji, rūpnīca, pirkšana, cena, citāts
