QT elektriskā vārsta pievads
QT sērijas elektriskā vārsta pievads
QT TYPE DAĻA - Pagrieziet elektriskā vārsta izpildmehānismu, kas ir piemērots, lai kontrolētu tauriņu vārstus, lodīšu vārstus, spraudņu vārstus un citus vārstus, kas pagriež 90 grādus. Šim produktam ir augstas efektivitātes, augšas uzticamības, augstas aizsardzības veiktspējas, zema trokšņa utt. Īpašības to var darbināt uz vietas vai attālināti kontrolēt. To var plaši izmantot dažādās nozarēs, piemēram, nafta, ķīmiskā rūpniecība, elektrostacijas, ūdens apstrāde, papīra ražošana utt.
Elektrisko izpildmehānismu pazīmes
• Kompakta un izturīga konstrukcija, viegla, vienlaikus nodrošinot lielu izejas griezes momentu (MAX 10000NM).
• Plašs griezes momenta variāciju diapazons (no min 60 nm līdz maksimālajam 10000 nm).
• Cietais anodēts alumīnija korpuss iekšpusē un ārpusē ar ārēju pulvera pārklājumu izmantošanai pret smagu rūpniecisko vidi.
• Korpuss izmanto radiālos blīves un O - gredzenus, kas nodrošina aizsardzību līdz ūdensnecaurlaidīgam IP67 (NEMA 4 un 6) un izvēles ūdensnecaurlaidīgajam LP68.
• Divkāršā montāžas bāze LSO5211 standarts un KV standarts.
• Noņemams piedziņas ieliktnis, lai veiktu ērtu apstrādi un montāžu.
• Self - Bloķēšana, ko nodrošina dubultā tārpu pārnesums (bremzes nav vajadzīgas).
• Auto - Deklarējot rokasgrāmatu, ignorējiet rokas riteni ar piekaramu automātisko/manuālo pārslēdzamo sviru.
• Uzticama mehāniskā griezes sensoru sistēma, kas nodrošina drošu darbību pārslodzes apstākļos.
• Liela izmēra logs un indikators nodrošina labāku stāvokli no attāluma.
• Vietējo pozīcijas kontroles iespēju skaits, lai nodrošinātu ērtu nodošanu ekspluatācijā un FELD darbību.
• Digitalizētas vadības sastāvdaļas.
Proedukta struktūra
1. pozīcijas norāde
Mehānisks indikators, kas nepārtraukti norāda vārsta atveres pakāpi. Mehānisms sastāv no vairākiem {- skatuves pārnesumiem un ir aprīkots ar regulējamiem pārnesumiem, lai pielāgotos plašam pagriezienu diapazonam.
2. Cam un Limit slēdzis
Tas ir piestiprināts ar divām skrūvēm virsū, un iestatījums ir vienkāršs. Katru izciļņu var iestatīt individuāli. Kad iestatījums būs pabeigts, katra izciļņa vienmēr paliks šajā pozīcijā.
3. Mitrums - pierādījumu sildītājs
Sildītājs ir uzstādīts pievada iekšpusē, lai noņemtu iekšējās kondensācijas bojājumus elektriskajiem komponentiem.
4. Termināla bloks
Lietotāju ērtībām ir pietiekami daudz termināļu, līdz 22 termināļiem, lai nodrošinātu stingri un uzticamu vadu savienojumu.
5. griezes momenta slēdzis
Kad pievads izvada griezes momentu, galvenais tārps ar tauriņu atsperes grupām abos galos ir vilkts, tauriņu atsperes tiek saspiestas, un tārpam ir aksiālais pārvietojums proporcionāli izejas griezes momentam. Pārvietojums tiek pārveidots no kloķa uz griezes momenta vārpstas rotācijas leņķi. Atbilstošo griezes momenta slēdzi iedarbina regulējamā izciļņa, kas uzstādīta uz griezes momenta vārpstas, lai sasniegtu virs - griezes momenta aizsardzības vai nosūtītu virs - griezes momenta kļūmes signāla funkcijas.
6. Motors
Vārstu - specifisko motoru var izjaukt patstāvīgi, ar īsu sākumu - Up ātrums, maza inerce un būvēta - termiskajā aizsardzībā
7.
Roks tieši virza izejas vārpstu, lai pagrieztos, un to izmanto vārsta manuālai darbībai atkļūdošanas vai ārkārtas situācijās
8. Rokas/elektrības slēdzis
Nospiežot slēdža rokturi, var padarīt sajūgu un rokdarbu sietu un ievadīt manuālu darbību. Kad motors griežas, sajūgs automātiski atgriežas pie elektriskā darba stāvokļa zem spiediena. (Slēdžu rokturi var bloķēt elektriskajā stāvoklī, lai novērstu misu darbību).
Dizaina funkcijas un galvenās funkcijas
Apvalks
Ciets anodēts die - Lieta alumīnija apvalks, ārējais epoksīda pulveris nav pārklāts, piemērots skarbai darba videi.
Ieejas sprieguma diapazons
Trīs - fāze: AC340V ~ 420V 50/60Hz viens - fāze: AC220V ~ 240V 50/60Hz
Funkcijas
Mikrodomputētāja vadības panelis savāc proporcionālu signāla ievadi iekšēji, un izvades komandas signāls tiek apstrādāts, lai tieši vadītu motoru, lai realizētu izpildmehānisma atvēršanu un aizvēršanu, un nodrošina proporcionālu signāla atgriezenisko saiti, proporcionālu signāla kontroli un vairāku - kanāla lauka programmējamu releja izvadi.
Kontroles veids
Vadības signāli ir sadalīti uz - izslēgta un modulējoša veida, barošanas avots tiek sadalīts - izslēgts un modulējošs tips, un barošanas avots ir viens - fāze un trīs - fāze. On - izslēgšanas tips pieņem tikai ārējo nodrošināto slēdža signālu, kuru apstrādā mikrodatoru vadības panelis. Izejas komanda tiek pastiprināta un tieši virza pievada motoru, lai veiktu attālinātas atvēršanas un aizvēršanas darbības. Modulējošais tips var saņemt proporcionālo signālu, ko ārējais nodrošina, pamatojoties uz ON - izslēgtu veidu
Apkārtējā temperatūra
Darba temperatūras diapazons. Mazāks vai vienāds ar 90%RH, bez kondensācijas, -25c ~ +60 C (ir jāpielāgo īpaša temperatūra),
Aizsardzības pakāpe IP68, sprādziens - pierādījumu līmenis exdii ct4gb
Darba pienākums: īss - termins 10 minūtes
Standarta specifikācijas
|
Aizsardzības pakāpe |
Standarta IP65/IP67 īpašais IP68 |
|
Barošanas avots |
Trīs - fāze AC380V - --460V 50/60Hz vienfāze: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Darba cikls (- izslēgts) |
S2-15min |
|
Darba cikls (modulēšana) |
S4-25% |
|
Motors |
Vāveres būra indukcijas motors |
|
Ierobežot slēdžus |
1 katrs atvērtam un aizvēršanai (SPDT 250 VAC/16A vērtējums) |
|
Griezes momenta slēdži |
1 katrs atvērtam un aizvēršanai (SPDT 250 VAC/16A vērtējums) |
|
Iepriekš aizsardzība |
Veidojiet - pārkaršanas aizsardzībā |
|
Ceļojuma leņķis |
90 grāds |
|
Pozīcijas indikators |
Nepārtraukts mehāniskais indikators ar bultiņu |
|
Pašs bloķēšana |
Nodrošina dubultā tārpu pārnesums (bez bremzēm) |
|
Mehānisks aizbāžnis |
1 katrs katram ceļojuma galam (atvērts un aizvērts), ārējs un regulējams |
|
Apkārtējā temperatūra |
Standarts: -20-+70 grāds pēc izvēles: -20-+60 grāds |
|
Apkārtējā mitrums |
90%rh max (nav {- kondensācija) |
|
Sprādziens - pierādījuma pakāpe |
Var sniegt exdiibt4 iecex atex pielāgotu sertifikātu |
|
Funkcijas |
LCD ķīniešu / angļu valodas displeja logs un vietējās darbības funkcija Pašfāzes secība Identificēšanas un fāzes atvienošanas aizsardzība Infrasarkanā starojuma iestatīšana un kontrole Kļūdas self - diagnozes tehnoloģija Modbus, Profidbus DP, Hart |
|
Signāls |
A: attāls pasīvs sausais kontakts, signāla īss impulss (colling). B: attāls pasīvs sausais kontakts, signāls garais impulss (turēt). C: aktīvais DC24V signāls. D: Aktīvs AC220V signāls. E: tālvadības DC4-20MA signāls. |
|
Atsauksmes signāls |
A: Atvērts, aizvērts, apstādina signālus (pasīvs sausais kontakts). B: bojājuma signāls (pasīvs sausais kontakts). C: vārsta stāvokļa signāls (DC4-20MA, DC1-5V, DC0-10V) D: tālvadības signāls (pasīvs sausais kontakts) |

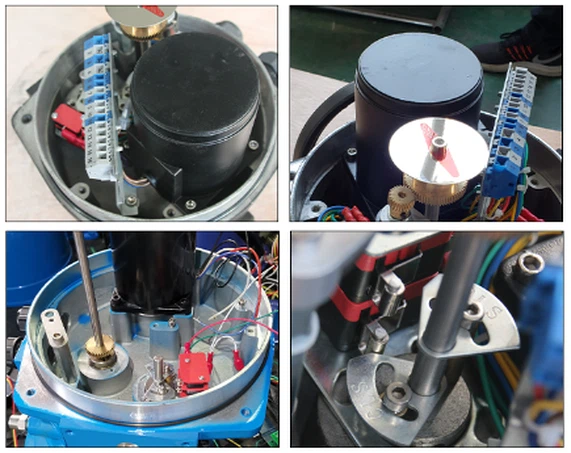

Produktu piederumi
Tehniskie parametri
Qt1 ~ qt4/js (220v viens - fāze)
|
Veidot |
Spec. |
Izvade griezes moments (N·m) |
Izvade ātrums (R/min) |
Ceļojums laiks (s) |
Maksimums stumbrs diametrs (mm) |
Motors spēks (KW) |
Motora strāva (A) |
Elektrisks ietilpība 450V |
Rokassprādze Zutis pagriežas |
Atsauce Svars (Kg) |
|
|
Novērtēts |
Sastrēgums |
||||||||||
|
Qt1 |
Qt04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
Qt06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
Qt5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
Qt40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
Qt60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Qt60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
Qt80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4/js (380v trīs - fāze)
|
Veidot |
Spec. |
Izvade griezes moments (N·m) |
Izvade ātrums (R/min) |
Maksimums stumbrs diametrs (mm) |
Motors spēks (KW) |
Motora strāva (A) |
Ceļojuma laiks (s) |
Atsauce svars (Kg) |
|
|
Novērtēts |
Sastrēgums |
||||||||
|
Qt1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Izmēri
Qt1-qt4 atloka izmēri
|
Veidot |
Atloks lielums |
φd1 |
φd3 |
Standarta lielums |
Rezervēts lielums |
Maksimums atļauts |
b |
I |
t |
t |
n - d4 dziļums h |
|
|
Qt1 |
Ra |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 dziļums 12 |
|
F07 |
70 |
40 |
4-m8 dziļums 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 dziļums 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
Ra |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 dziļums 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 dziļums 14 |
|||||||
|
F10 |
102 |
4-M10 dziļums 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 dziļums 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8 dziļums 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
Ra |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10 dziļums 15 |
|
Qt4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 dziļums 18 |
|
F14 |
140 |
4-M16 dziļums 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10 dziļums 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 dziļums 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 parasts tips
Qt1-3 integrālais tips
QT4-5 parasts tips
Qt4-5 integrālais tips
|
Veidot |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Qt5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS instalācijas izmēri
|
Atloks veidot |
Atloks diametrs/ atloks kodekss |
φd1 |
φd3 |
Standarta lielums |
Rezervēts lielums |
Maks. atļauts |
b |
l |
ND-4 |
T |
|
Ra |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Rc |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Lauka lietojumprogrammas
QT produktu sērija
Mūsu rūpnīca
Populāri tagi: Rūpnīcas motorizēts pievads kuģu būves nozarē, Ķīna, ražotāji, piegādātāji, rūpnīca, pirkšana, cena, citāts
