Pieteikums

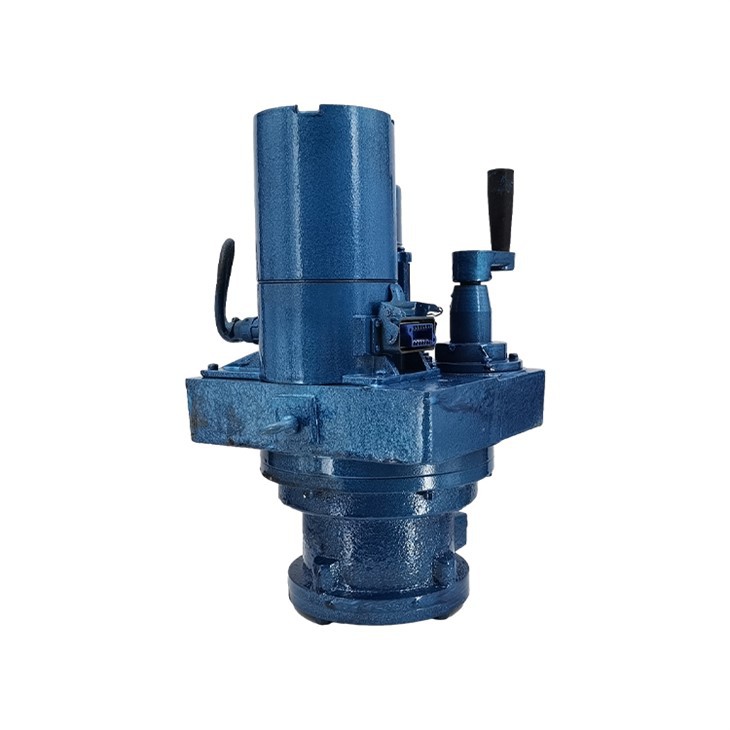

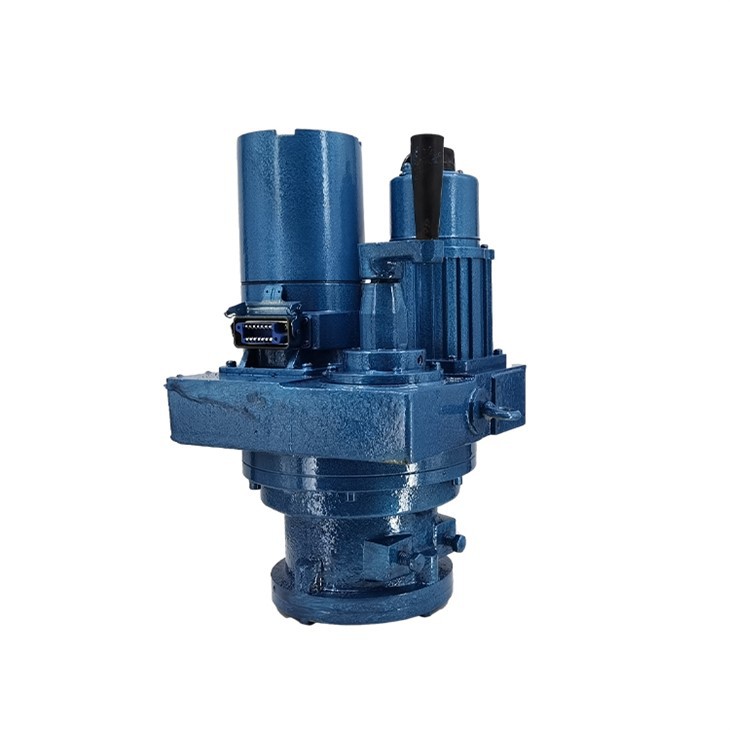

DKJ-Z elektriskais izpildmehānisms, izpildes vienība DDZ tipa elektroniskās vienības kombinētajā instrumentā, pieņem izejas signālus no regulēšanas bloka un automātiski kontrolē izpildmehānismu, lai veiktu regulēšanas uzdevumus. To plaši izmanto spēkstacijās, ķīmijas, naftas, metalurģijas, būvmateriālu, vieglās rūpniecības un citās nozarēs. DKJ-Z elektriskais izpildmehānisms ir tieši savienots ar dažādiem droseļvārstiem, lodveida vārstiem un citiem vārstiem 90° rotācijas leņķī lietošanai. Tieši uzmontētais ceturtdaļpagrieziena elektriskais izpildmehānisms ir uzstādīts tieši uz vārsta atloka, lai izvairītos no nogurdinoša darba, piemēram, pamata konfigurēta savienojuma mehānisma izveide, kas nepieciešams parastā ceturtdaļpagrieziena elektriskā izpildmehānisma lietošanai, kas samazina izmaksas un uzlabo regulēšanu. precizitāte.
Būtisks parametrs
|
DKJ,SKJ,ZKJ ir rotācijas leņķa saīsinājums kas izsaka dažādas vadības funkcijas un uzstādīšanas režīmus, kas apvienoti ar šādiem burtiem |
|
|
1 |
M tips nozīmē ieslēgšanas-izslēgšanas moduļa iedarbināšanu |
|
2 |
D tips,DY-JT tips nozīmē elektronisku (regulējošu) moduļu iedarbināšanu |
|
3 |
Z tips nozīmē tieši uzstādītu iedarbināšanu; ZM tips nozīmē ieslēgšanas/izslēgšanas tieši uzstādītu; ZD tips nozīmē elektroniski tieši uzstādīts |
|
4 |
B tips nozīmē sprādziendrošu iedarbināšanu; BM tips nozīmē sprādziendrošu darbību; BD tips nozīmē elektronisku sprādziendrošu |
|
5 |
F tips ir elektroniskā (regulējošā) moduļa iedarbināšana |
|
6 |
Y tips nozīmē elektronisku (regulējošo) moduļa iedarbināšanu |
|
7 |
EX tips nozīmē sprādziendrošu vai digitālo displeju modulējošu iedarbināšanu |
|
8 |
CX tips nozīmēatgriezeniskās saites signāls DC 4-20mA ar elektriskā gala slēdža gājienu |
|
9 |
Mūsu uzņēmums var pielāgot atbilstoši klienta prasībām |
Galvenie tehniskie parametri
1. Ievades signāls: tips m 4-20mA DC
2. Ievades kanāls: 3
3.Ievades kanāla pretestība: II tips 250Ω
4.Izejas griezes moments: skatiet tabulu iepriekš
5.Kopējais ceļojuma laiks: skatīt tabulu augstāk
6. Izejas signāls: 4-20mA līdzstrāva, slodzes jauda mazāka vai vienāda ar 750Ω
7. Pamatkļūdas robeža: ±2,5%
8. Mirušā zona: 0,5%-1,5% regulējama
9. Amortizācijas raksturlielums: mazāks par vai vienāds ar 3 puscikliem
10. Atdeves starpība: mazāka vai vienāda ar 1,5%
11. Barošanas spriegums:220V (±10%, ±15%) Frekvence 50Hz
12. Ekspluatācijas vides temperatūra: Izpildmehānisms: -10~+55 grādi vai -25~+70 grādi ; pastiprinātājs. 0~+50 grāds
13. Apkalpošanas vides relatīvais mitrums: Izpildmehānisms:
Mazāks vai vienāds ar 85% (bez kodīgām vielām apkārtējā gaisā)
Tieša pielāgošana
.
Krāsu var pielāgot
Tiešraides lietojumprogramma

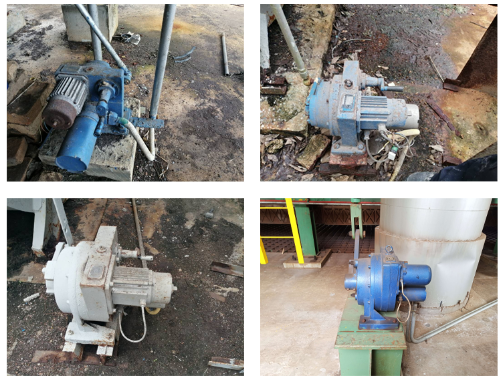

100% lauka elektrisko izpildmehānismu nomaiņa:
Tas pats modelis
Tāds pats izskats
Tāda pati krāsa
Tāda pati iekšējā struktūra
Tas pats uzstādīšanas izmērs
Konkurētspējīgākas cenas
Labāka apkalpošana
Specifikācijas un modeļi
DKJ-M ieslēgšanas-izslēgšanas tipa elektriskā izpildmehānisms
|
Tips |
DKJ-201M 2100M |
DKJ-310M 3100M |
DKJ-410M 4100M |
DKJ-510M 5100M |
|
Izejas griezes moments (Nm) |
100 |
250 |
600 |
1600 |
|
Laiks (S) |
25 |
|||
|
Svars (kg) |
30 |
45 |
75 |
125 |
|
Tips |
DKJ- |
DKJ-610M 6100M |
DKJ-710M 7100M |
DKJ-810M 8100M |
|
Izejas griezes moments (Nm) |
2500 |
4000 |
6000 |
10000 |
|
Laiks (S) |
40 |
60 |
60 |
100 |
|
Svars (kg) |
130 |
175 |
230 |
|
Visi šie DKJ-D (DY-J) elektroniskā ceturtdaļpagrieziena elektriskā izpildmehānisma modeļi ir pārstāvēti DY-J
|
Tips |
DY-J21 |
DY-J31 |
DY-J41 |
DY-J51 |
DY-J61A |
DY-J61 |
DY-J71 |
DY-J81 |
|
Griezes moments (Nm) |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
|
Laiks (S) |
25 |
40 |
60 |
90 |
90 |
|||
DKJ-B sprādziendroša tipa elektriskā izpildmehānisms
|
Tips |
DKJ-210M 2100M |
DKJ-310M 3100M |
DKJ-410M 4100M |
DKJ-510M 5100M |
DKJ-610M 6100M |
DKJ-610M 6100M |
DKJ-710M 7100M |
DKJ-810M 8100M |
|
Izejas griezes moments Nm |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
Motors
Saskaņā ar salīdzināšanas rezultātu jauda tiek pastiprināta, lai kontrolētu, vai motors darbojas, un darbības virzienu.
Rokas ritenis
Neatkarīgi no tā, vai tālvadības pults ir atslēgta vai nav, to var droši pārslēgt uz manuālo stāvokli un var kratīt vietējo rokratu.
Kontrolieris
Analogās ievades režīmā var pievienot D veida kontrolleri (piemēram, DFD-1002), lai veiktu manuālas-automātiskas pārslēgšanas darbību. Termināļi 3-4 (ti, SI) ir ievades režīma pārslēgšanas komandas. Kad SI ir atvienots, tiek pieņemta analogā ieeja. Daudzuma ievades darbība; kad S1 ir aizvērts, tas pieņem manuālo slēdža daudzumu.
